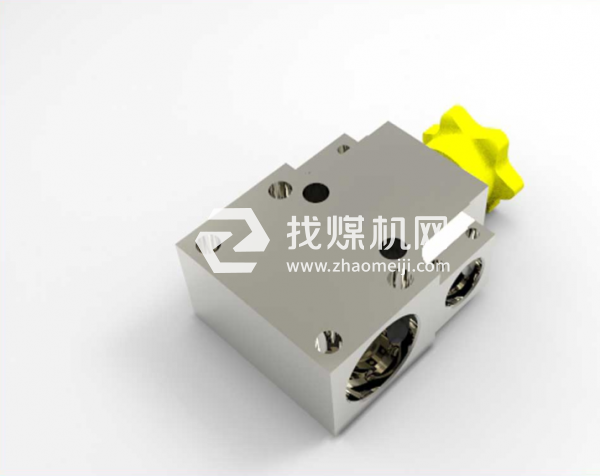

GYJF2 19/31.5D GYJF2 19/B40
碳鋼
工作壓力:31.5MPa
公稱流量:200-400L/min
接口通徑:快速接口
主要特征:手動先導、閥墊平面密封、密封可靠、適用范圍:一般用于控制液壓支架總進液管路的通斷。
一、高壓先導截止閥用途：
高壓先導截止閥用于主管系統，支管路系統發生故障或檢修時，需切斷高壓液流的某工作面的主管路及支管路，而使其他主管路至泵間管路系統仍可正常工作
二、高壓先導截止閥執行標準：
MT419-1995《液壓支架用閥》
三、高壓先導截止閥儲存：
①高壓先導截止閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油
②同時將進，回液口堵上塑料塞，并放置于清潔于干燥處保存
四、高壓先導截止閥工作原理：
先導式高壓截止閥結構，它是把先導閥套裝于主閥芯中，回位彈簧既通過彈簧座、導套、檔環對先導閥芯產生迫緊壓力，又通過先導閥芯給主閥芯產生迫緊壓力。開啟時，作用于先導閥芯的操縱力，先打開先導閥芯，當?shù)竭_(dá)設計開啟行程后，通過檔環、導套、彈簧檔圈作用于主閥芯實現開啟。由于結構簡單，采用串聯套裝結構，零部件少，因此，該結構體積小，重量輕，開啟操縱力小，流量線性好。
五、高壓先導截止閥一般故障處理辦法：
故障現象
可能原因
處理方法
截止閥
截止閥關不上，嚴重漏液
1、閥座損壞
2、密封面有傷
3、先導閥不起作用
4、其它密封件損壞
更換
截止閥打不開
1、平衡孔堵塞、未鉆透
2、螺紋沖擊變形研死
3、零件同心度較差
更換
高壓先導截止閥釋放孔斷續岀液
高壓先導截止閥啟閉瞬間，先導閥壓力釋放，殘留余液
此為正常現象
